AI 데이터센터 핵심 기술 총정리: DLC·액침·HBM·DPU 완전 해부

AI 데이터센터는 냉각·전력·HBM·DPU·CXL이 유기적으로 움직이는 거대한 기술 시스템이다. 공랭 한계를 넘어선 DLC·액침 냉각부터 HBM·DPU 구조까지 핵심 기술을 단번에 정리했다.



■ "AI 데이터센터는 사실 기술 공장이다"

요즘 데이터를 보면 GPU보다 전력·냉각·메모리·DPU가 더 자주 산업 병목으로 등장한다.
이유는 간단하다. AI 데이터센터는 이제 “서버를 모아 놓은 곳”이 아니라,
전력 → 열 → 데이터 흐름이 동시에 흘러야만 유지되는 거대한 기술 공장(Tech Factory)이기 때문이다.

오늘은 산업 구조 설명을 내려두고,
AI 데이터센터 내부에서 실제로 어떤 기술이 돌아가는지를 기술 원리 중심으로 해부해본다.

핵심 주제는 아래 다섯 가지:

• 냉각 기술(DLC, 액침)의 실제 동작 메커니즘
• 전력 공급이 왜 가장 중요한 기술 인프라인지
• HBM·TSV·CoWoS의 구조
• CXL이 메모리 지형을 어떻게 바꾸는지
• DPU가 CPU의 병목을 어떻게 지워주는지

“DLC·액침·HBM·DPU 구조가 결합된 AI 데이터센터 핵심 기술 단면을 표현한 시네마틱 이미지”

---

■ 1. 랙 전력 밀도와 열역학: 왜 공랭이 한계인가?

AI 랙은 더 이상 5~10kW가 아니다.
요즘은 30~40kW, 엔비디아 GB200 NVL72 같은 시스템은 120kW 랙까지 나온다.
2027년 이후에는 500kW~1MW 랙이라는 말도 나올 정도다.

● 열이 제어되지 않으면 일어나는 일

• 칩 온도 상승 → 클럭 강제 하락(쓰로틀링)
• 장비 수명 단축
• 심하면 보호 모드 진입으로 서버가 통째로 작업 중단

전력 1W는 곧 1J/s의 열이다.
즉, 100kW 랙은 매초 100,000줄의 열을 외부로 내보내야 한다.

● 공랭식이 한계에 도달한 이유

공기는 비열이 낮고, 일정 지점부터 풍량을 올려도 냉각 효율이 거의 오르지 않는다.

방식특징한계

공랭	구조 단순, 구축 용이	30~40kW 이상 비효율, Hot Spot 발생
수랭(DLC)	칩 표면 직접 냉각	80~120kW 안정 운용 가능
액침	서버 전체를 유체에 담금	150kW~1MW급 대응 가능

→ 초고밀도 AI 데이터센터는 공랭으로는 도저히 유지할 수 없다.

---

■ 2. Direct-to-Chip(DLC) 냉각: 기술이 실제로 움직이는 방식

DLC는 이름 그대로 칩과 액체의 거리를 0에 가깝게 만드는 방식이다.
핵심 구성은 다음 네 가지:

콜드플레이트(Cold Plate)

• 내부에 미세 채널 수백~수천 개
• 구리·알루미늄으로 제작
• GPU·CPU·HBM 위에 직접 부착

쿨런트(Coolant)

• 전기전도도 낮음
• 물/글리콜 혼합액
• 부식 방지 첨가제 포함

CDU(Cooling Distribution Unit)

• 랙·Row 단위 미니 냉각기
• 냉각수 순환 & 압력 조절

매니폴드(Manifold)

• 냉각수 분배 장치
• 누수 방지 커넥터·센서 포함

● DLC가 열을 이동시키는 순서

칩 → 서멀패드 → 콜드플레이트 → 냉각수 → CDU → 외부 열교환기.

이 과정의 목표는 단 하나,
“GPU가 절대 쉬지 않게 만드는 것.”

DLC가 적용되면 80~120kW 랙도 안정적으로 돌릴 수 있다.





“전력·DLC 수랭·액침냉각·GPU 서버·HBM 구조가 결합된 AI 데이터센터 단면 구조 인포그래픽 이미지”

---

■ 3. 액침 냉각: 초고밀도 시대의 최종 솔루션

액침 냉각은 DLC의 단점을 완전히 제거한다.
서버를 통째로 절연액 안에 담가버리기 때문이다.

● 단상(싱글 페이즈)

• 액체가 끓지 않음
• 자연 대류 또는 펌프 사용
• 구조 단순, 유지보수 용이
• 100~150kW까지 안정적

● 이상(투페이즈)

• 칩에서 직접 보일링 → 기화열로 초효율 냉각
• 상단 콘덴서에서 다시 물로 환원
• 250kW~1MW급 초고밀도 가능
• 단, PFAS 규제 때문에 냉각유 선택이 제한적

● 왜 액침이 중요해졌나?

• 서버 팬 제거 → 전력 10~15% 절감
• Hot Spot이 거의 없음
• 모듈러 DC와 궁합 좋음(고밀도!)
• ESG 요구 강화 → 효율이 곧 경쟁력

한국 기업 포지션:

• GS칼텍스: 저점도·고절연 액침유
• SK엔무브: GRC·LG 합작 생태계
• H3 Solution: 액침 전용 서버 설계

---

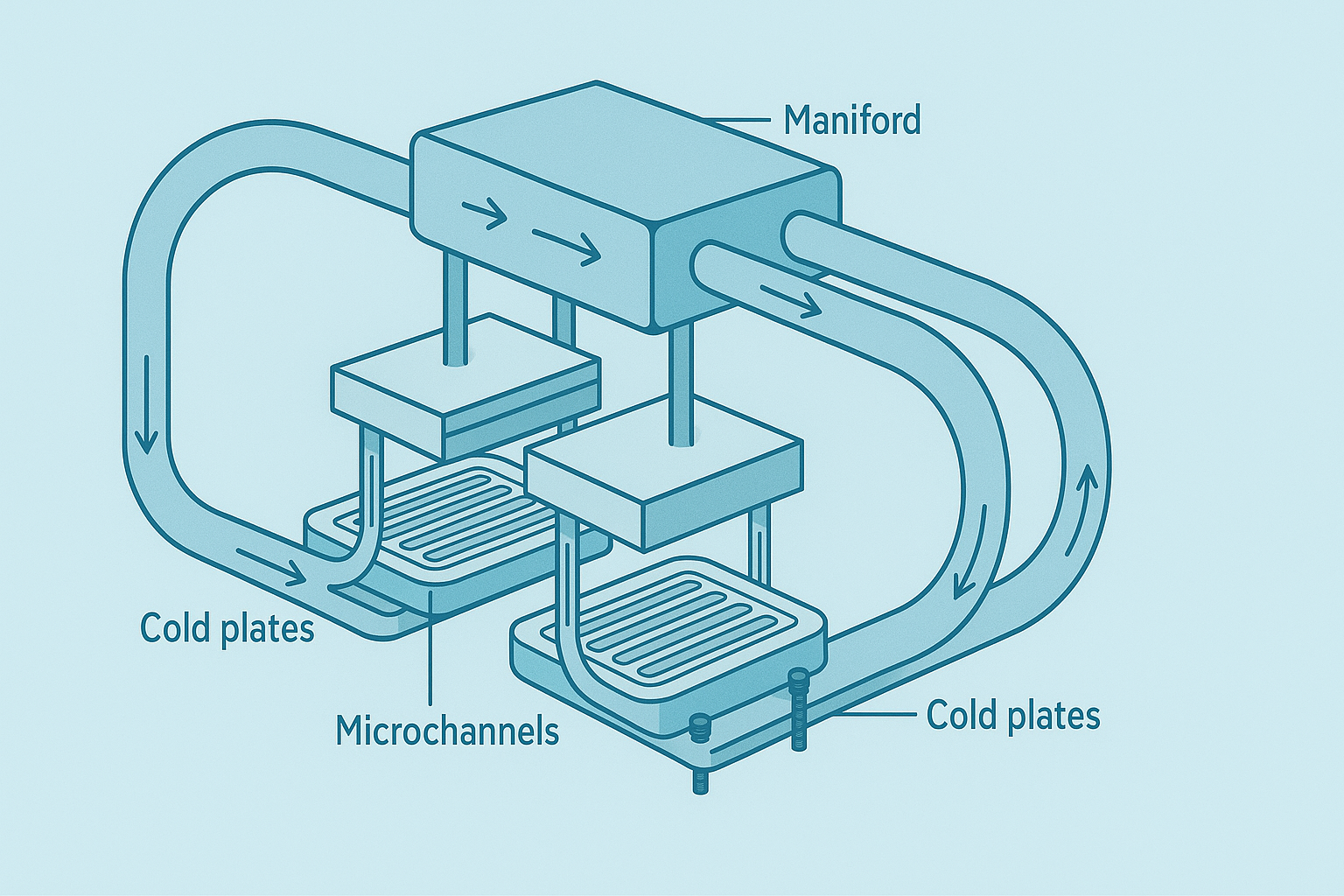

“콜드플레이트·CDU·매니폴드·냉각수 흐름으로 구성된 Direct-to-Chip 냉각 기술 구조도”



■ 4. 전력 인프라와 SiC: 왜 48V DC가 표준이 되었나

AI 데이터센터의 전력 흐름은 다음과 같다:

송전선(수백 kV) → 변압기(수십 kV) → 배전반(수백 V) → 랙(48V) → GPU(1V 이하)

이 과정에서 효율이 조금만 떨어져도
데이터센터 전체 운영비가 폭발한다.

● 48V가 중요한 이유

전류(I)가 낮을수록 손실(I²R)이 줄어든다.
24V 대비 48V는 손실 75% 절감 효과.

● SiC(실리콘 카바이드) 전력반도체의 상승

왜 AI 데이터센터에 SiC가 필요한가?

• 고온에서도 누설전류 적다
• 고전압 전환 효율 높다
• UPS·정류기·서버 PSU 1차 스테이지에 필수

한국 생태계:

• SK키파운드리 — SiC 파운드리
• 아이큐랩 — 8인치 SiC 라인 구축
• KEC — 서버 파워용 MOSFET

[“AI 전력 인프라 핵심 기술 분석 글 보기”]

https://m.site.naver.com/1WZCh

AI 데이터센터는 이렇게 작동한다: 핵심 기술(DLC·액침·HBM·DPU)의 기술 원리 정리 - 경제적 자유를



---

■ 5. HBM: AI를 움직이는 진짜 엔진

HBM은 DRAM을 수직으로 쌓아(3D) 만든 초고대역폭 메모리다.

● 기술 구성

1. 적층(Stacking) – 8/12/16단 메모리 구조
2. TSV – 메모리를 수직으로 관통하는 금속 비아
3. 인터포저(CoWoS) – GPU↔HBM 초고밀도 연결 기판

● 왜 필요한가?

GPU가 아무리 빨라도 데이터를 받아오는 속도가 느리면 성능이 정체된다.
HBM은 이 병목을 제거한다.

• DDR5 대비 대역폭 20~30배
• AI 학습·추론 속도에 직접 영향

HBM4는:

• 스택 증가(16-Hi)
• 속도 향상
• ECC·온도 모니터링 등 로직 내장

→ 삼성·SK만 가능한 기술 난이도.



“HBM 적층 구조와 TSV·인터포저 연결 방식을 단면 형태로 보여주는 반도체 구조도 이미지”

---

■ 6. CXL: 메모리 확장을 가능하게 만든 핵심 인터페이스

HBM이 빠르지만 비싸고 용량이 작다면,
CXL은 반대로 용량을 무한 확장할 수 있다.

● CXL의 역할

• CPU·GPU가 외부 메모리 풀을 공유
• HBM + CXL 조합으로
  속도(HBM) + 용량(CXL) 을 동시에 해결

AI 추론에서는 KV Cache가 엄청난 용량을 차지하기 때문에
CXL의 중요성은 폭발적으로 커지고 있다.

한국 기업 포지션:

• 삼성 — CXL D램 모듈
• SK하이닉스 — CXL 메모리
• 파네시아 — CXL 3.x 스위치 IP

---

■ 7. DPU: 데이터센터 효율을 바꿔버린 보이지 않는 주인공

DPU는 CPU가 하던 잡무(네트워크 처리·암호화·스토리지)를 대신한다.

● 왜 필요한가?

GPU 1대 가격이 수천만 원인데,
CPU가 패킷 처리하다 병목 나면 도미노처럼 연산이 멈춘다.

DPU는:

• 서버 성능 향상
• 네트워크 지연 감소
• CPU 자원 20~30% 절감
• 보안·가상화 처리 전용화

국내 망고부스트의 성장도 이 흐름 위에 있다.

---

■ 8. 기술 전체 흐름: 학습 1회가 돌아갈 때 일어나는 일

① 전력
송전선 → 변압기 → UPS → 48V → GPU.

② 열 관리
GPU → 열 → 콜드플레이트/액침유 → CDU → 외부 방열.

③ 데이터 공급
NVMe → CPU → GPU → HBM → CXL 메모리풀.

④ 네트워크 흐름
GPU 간 AllReduce → InfiniBand/Ethernet → DPU 처리.

⑤ 체크포인트 저장
스토리지로 결과 기록 → 장애 시 재시작.



이 모든 루프가 매초 수백~수천 번 반복되며 하나의 AI 모델이 학습된다.

---

■ 결론: AI 데이터센터는 "열·전력·데이터" 3중 구조로 이해하라

AI 센터의 기술은 다음 3단으로 요약된다.

1. 열 관리 기술(DLC·액침)
   → 고밀도 시대의 생존 조건
2. 전력 효율(48V·SiC)
   → OPEX와 확장성을 결정
3. 데이터 흐름(HBM·CXL·DPU)
   → 모델 성능·속도·비용을 결정하는 핵심

즉, GPU만 본다면 절반만 보는 셈이다.
AI 데이터센터는 냉각 + 전력 + 메모리 + 네트워크가 함께 움직여야 돌아가는 초정밀 기술 생태계다.
